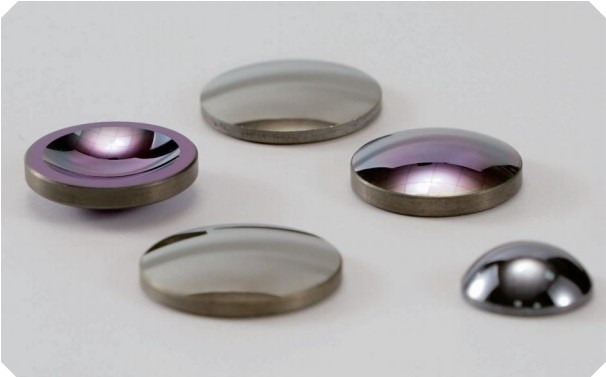

红外锗透镜-硅透镜
红外锗透镜主要用于红外成像或监控、遥测或红外分光等光学系统之中。
锗的宽光谱⼯作范围（2-16μm）在可⻅光谱范围内的不透过性很适合红外激光应⽤。它也不容易与空⽓、⽔、碱 ⾦属和酸性物起反应（除了硝酸），表⾯具有⾮常⾼的表⾯精度，锗透镜的2个⾯上会镀8-14μm增透膜，可极⼤的减少基材的反射率，增透膜⼯作波段透过率达到92%以 上。锗透镜主要应用于红外测温仪、红外热成像仪、CO2激光器等设备。
红外硅透镜则是一种由硅材料制成的光学器件，具有透明度高、折射率稳定、耐高温等特点。
硅具有低成本、低密度优势，成为介于1.2到7μm区域的硅透镜应⽤所⼴泛使⽤的NIR材料。硅的密度很低（锗或硒化锌的⼀半），所以⾮常适合⽤于重量敏感的应⽤，特别是那些介于3-5μm范围之间的应⽤。其密度为2.33 g/cm3，努⽒硬度则为1150。硅透镜在成像方面起到了重要的作用，常被用于相机、望远镜等光学成像设备中作为镜头。此外，硅透镜也广泛应用于红外测温仪、红外热成像仪等测量设备中。
产品参数
锗、硅透镜 | |
材料 | 光学级锗、硅 |
焦距（f’） | ±2%@10.6 μm |
尺⼨公差 | +0/-0.2m |
中⼼厚度公差 | ±0.1mm |
中⼼偏 | 3ˊ |
光圈 | 3 |
局部光圈 | 0.5 |
表⾯光洁度 | 60-40 |
通光孔径 | >90% |
镀膜 | 红外AR膜 |
常规型号

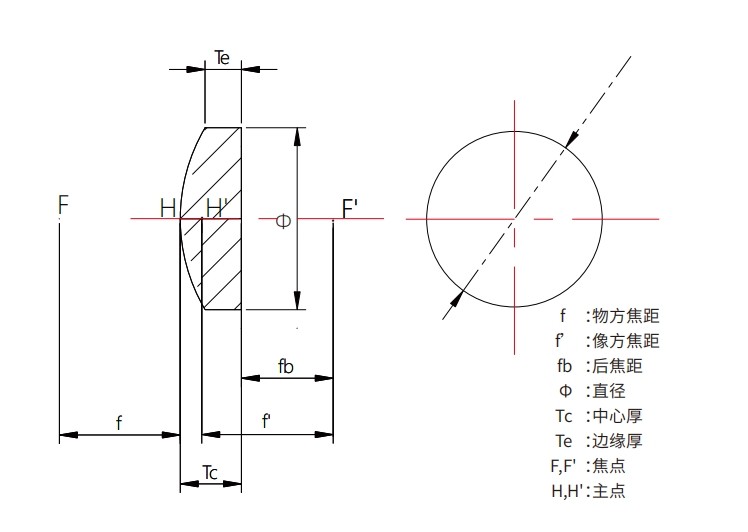

直径(mm) | 像⽅焦距（mm） | 后焦距（mm） | 中⼼厚度（mm） | 边缘厚度（mm） | 曲率半径（mm） |
25 | 25 | 24.25 | 3.0 | 1.95 | 75.10 |
25 | 30 | 29.25 | 3.0 | 2.13 | 90.12 |
25 | 35 | 34.25 | 3.0 | 2.25 | 105.14 |
55 | 40 | 39.25 | 3.0 | 2.35 | 120.16 |
70 | 50 | 49.25 | 3.0 | 2.48 | 105.19 |
70 | 75 | 74.25 | 3.0 | 2.65 | 225.29 |
85 | 100 | 99.25 | 3.0 | 2.74 | 300.39 |
85 | 150 | 149.25 | 3.0 | 2.83 | 450.58 |
100 | 250 | 249.25 | 3.0 | 2.90 | 750.97 |
