半导体控温滤光片应用解析

在现代光学系统中，温度波动对精密光学器件的性能影响不容忽视。以滤光片为例，其核心功能是通过选择性透射或反射特定波长的光，但温度变化会导致其光学特性偏移，从而影响系统整体性能。为了应对这一挑战，半导体控温滤光片应运而生，它通过主动温控技术将滤光片的工作温度稳定在设定范围内，显著提升了光学系统的可靠性和精度。

一、半导体控温技术的应用需求

滤光片的性能高度依赖环境温度，主要原因在于：

1. 材料热膨胀效应：温度变化会引起滤光片基底或镀膜层的物理形变，导致透射波长偏移。例如，某些薄膜干涉滤光片的中心波长会以约0.1-0.3 nm/℃的速率随温度漂移。

2. 折射率温度依赖性：光学材料的折射率随温度变化，直接影响多层膜干涉条件。

3. 长期稳定性：高温或低温环境可能加速镀膜老化，缩短器件寿命。

通过半导体温控技术（基于帕尔贴效应），滤光片可被动态加热或冷却，使其始终处于最佳工作温度（如25±0.1℃）。这种技术尤其适用于以下场景：

极端环境：航天设备在太空温差（-100℃至+120℃）中需保持光学系统稳定；

高精度检测：荧光显微镜的激发光滤光片若发生波长偏移，会导致荧光信号采集失真；

长期连续工作：工业激光加工中，温控可避免滤光片因热累积而性能衰退。

二、内部光学原理与控温机制

1. 滤光片的光学原理

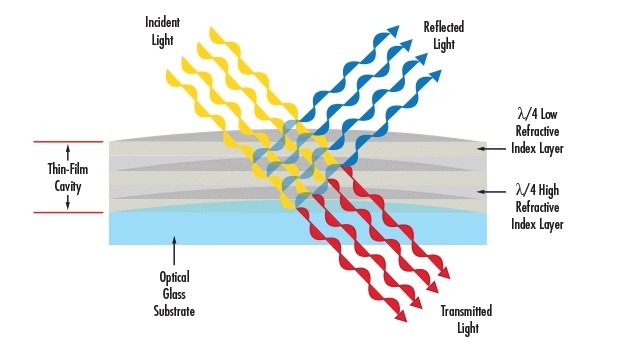

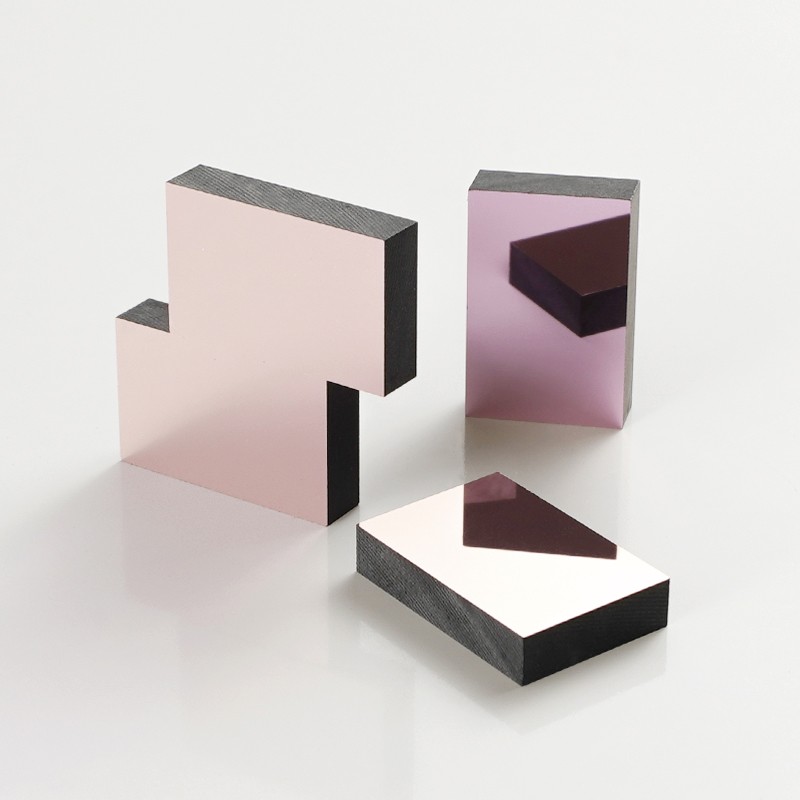

半导体控温滤光片的核心是薄膜干涉滤光片，其通过多层介质膜的干涉效应实现波长选择：

- 每层膜的厚度为λ/4（λ为目标波长），利用光波在界面处的反射叠加增强或抵消；

- 例如，雷竞技reyba登录 通常由数十层高、低折射率材料交替堆叠构成（如TiO₂/SiO₂），通过设计膜层厚度和顺序，仅允许特定窄波段（如1550±5 nm）的光透过。

（图源网络，侵删）

2. 温度对光学性能的影响

温度变化会通过两种途径破坏干涉条件：

物理形变：基底和膜层的热膨胀改变膜层厚度，导致中心波长偏移；

折射率变化：材料折射率n随温度T变化（dn/dT效应），例如熔融石英的dn/dT约为1×10⁻⁵/℃。

实验表明，未控温的滤光片在温度波动10℃时，中心波长可能偏移1-3 nm，这对高精度光谱仪（分辨率＜0.1 nm）而言是致命缺陷。

3. 半导体温控系统的工作逻辑

控温系统包含三个核心模块：

温度传感器：实时监测滤光片温度，常用铂电阻（精度±0.1°C）；

半导体制冷器（TEC）：通过改变电流方向实现加热或制冷，响应时间短（毫秒级）；

PID控制电路：根据传感器反馈动态调节TEC功率，消除温度波动。

三、半导体控温滤光片的关键参数

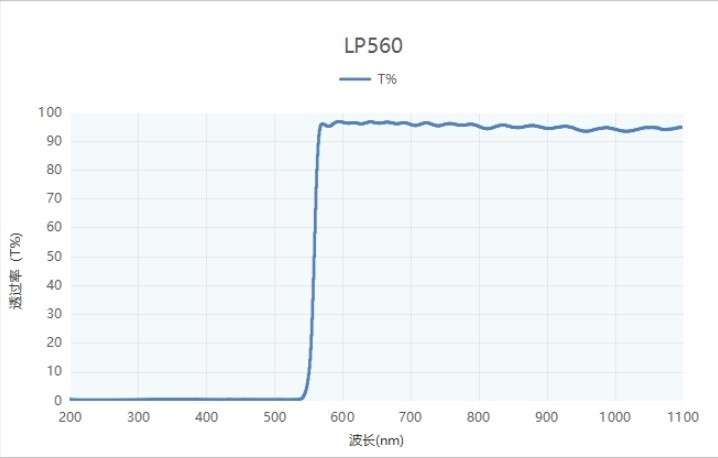

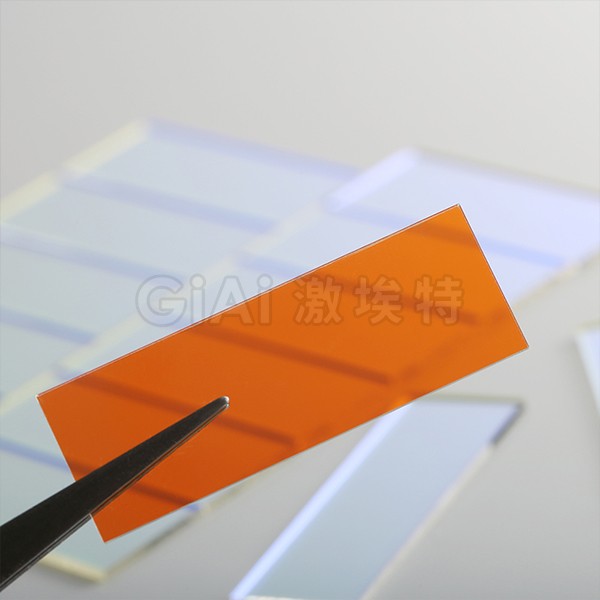

应用性能参数

2. 镀膜加工核心指标

多层膜的设计与制备直接影响滤光片性能，关键指标包括：

膜层材料：常用高折射率材料（如Ta₂O₅、TiO₂）与低折射率材料（如SiO₂）组合；

膜厚控制精度：单层膜厚度误差需＜1%（电子束蒸发或磁控溅射工艺）；

环境稳定性：通过高温高湿测试（如85°C/85%湿度下500小时）验证膜层无脱落、氧化；

激光损伤阈值：对于高功率激光应用，膜层需承受＞5 J/cm²（脉宽10 ns）的激光辐照。

四、验收指标与质量控制

为确保半导体控温滤光片的可靠性，需通过以下关键测试：

1. 光谱性能测试：使用分光光度计测量透射/反射曲线，验证中心波长、带宽、陡度是否符合设计要求；在控温状态下重复测试，确认温度稳定性对光谱无影响。

2. 温控性能测试：在设定温度点（如25°C）连续工作24小时，记录温度波动范围；模拟极端环境（如-40℃或+70℃），测试系统能否快速恢复设定温度。

3. 机械与环境适应性：

振动测试：模拟运输或车载环境，检查滤光片与TEC模块是否松动；

防冷凝验证：低温工作时，表面湿度传感器监测是否出现结露。

4. 长期老化测试：

在最大工作温度下连续运行1000小时，评估光谱性能衰减程度（通常要求＜2%）。

总之，半导体控温滤光片通过“光学+温控”的协同设计，解决了传统滤光片在复杂环境中的性能瓶颈。随着精密光学在量子通信、自动驾驶激光雷达等领域的拓展，对滤光片的温控精度和可靠性提出了更高要求。未来，该技术或与人工智能结合，实现温度的自适应调节，进一步推动光学系统向智能化、微型化方向发展。
