无人机吊舱光学镜片应用分析

无人机吊舱（Drone Pod）是无人机挂载的多功能任务载荷模块，集成了光电传感器、稳定平台、控制系统和光学镜头，用于实时获取地面或空中目标的可见光、红外、激光等多光谱信息，其性能优劣直接影响无人机在军事、民用等领域的应用效果。

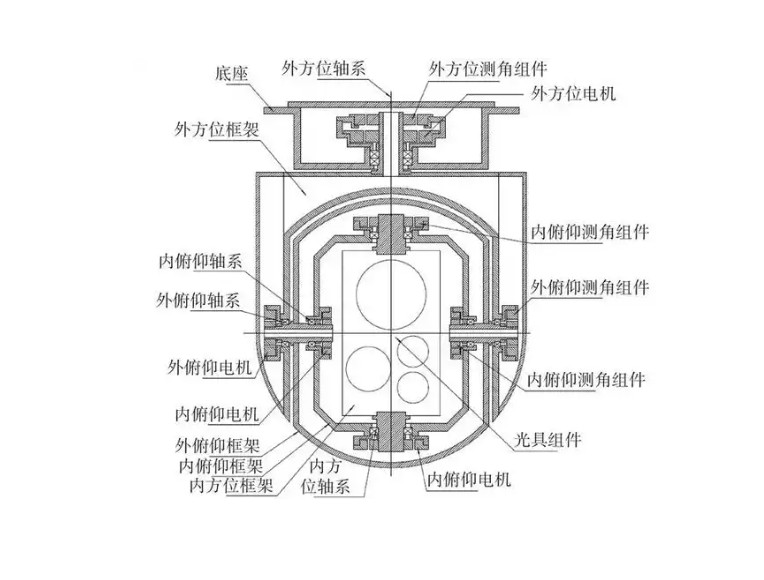

（图源网络，侵删）

核心功能：

- 侦察监视：高分辨率成像、目标识别与跟踪。

- 测绘与巡检：地形建模、电力线/管道检测。

- 军事应用：激光指示、导弹制导、电子对抗。

一、无人机吊舱的光学应用原理

无人机吊舱的光学系统通过多波段协同工作实现全天候、多场景探测：

1. 可见光成像：利用CMOS/CCD传感器捕捉400-700nm波段图像，用于白天高清侦查。

2. 红外热成像：通过制冷/非制冷红外探测器（3-5μm或8-14μm波段）探测目标热辐射，实现夜间或烟雾环境成像。

3. 激光测距与指示：发射905nm或1550nm激光脉冲，通过飞行时间（ToF）计算目标距离，或为武器提供制导标定。

4. 多光谱融合：结合可见光、红外、激光数据，通过算法融合提升目标识别精度。

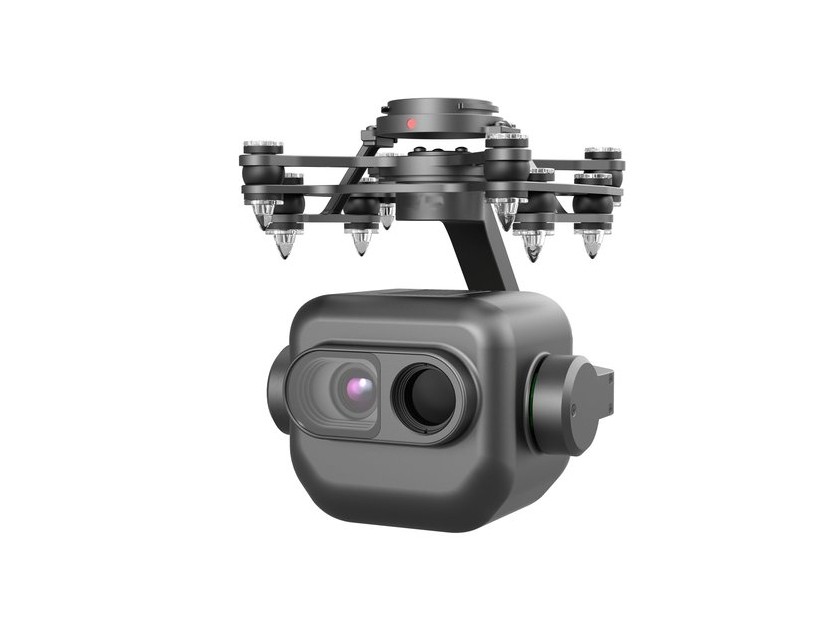

（图源网络，侵删）

关键技术：

- 稳像系统：陀螺仪+伺服电机补偿无人机振动，保持光轴稳定。

- 智能变焦：电动变焦镜头实现广角搜索与长焦细节观测的无缝切换。

二、无人机吊舱核心光学镜片元件

无人机吊舱的光学性能高度依赖以下镜片元件：

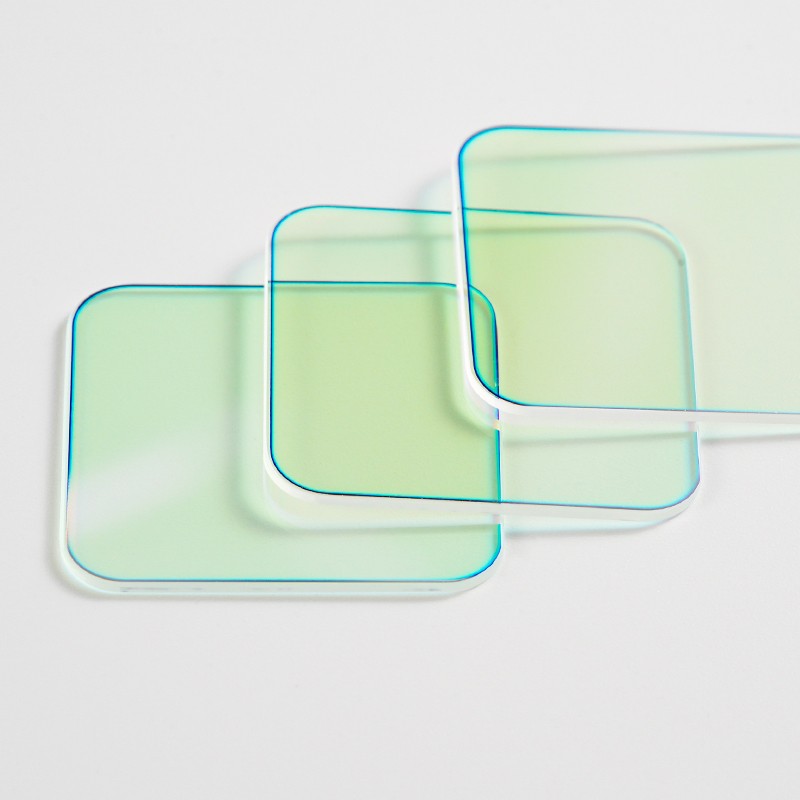

1. 保护窗口镜片：防护内部光学系统免受风沙、雨水、紫外线侵蚀，同时维持高透光率，常规采用蓝宝石（硬度9M）、熔融石英（耐高温）、ZnSe（红外窗口）等材料，通过光学镀制增透膜（AR，反射率<0.5% @工作波段）+防水防污膜。

（图源网络，侵删）

关键指标：

透过率 >95%（可见光）、>90%（红外）；

表面硬度 ≥8H（铅笔硬度）；

抗雨蚀速度 ≥150m/s（军用标准）。

（成像镜头）

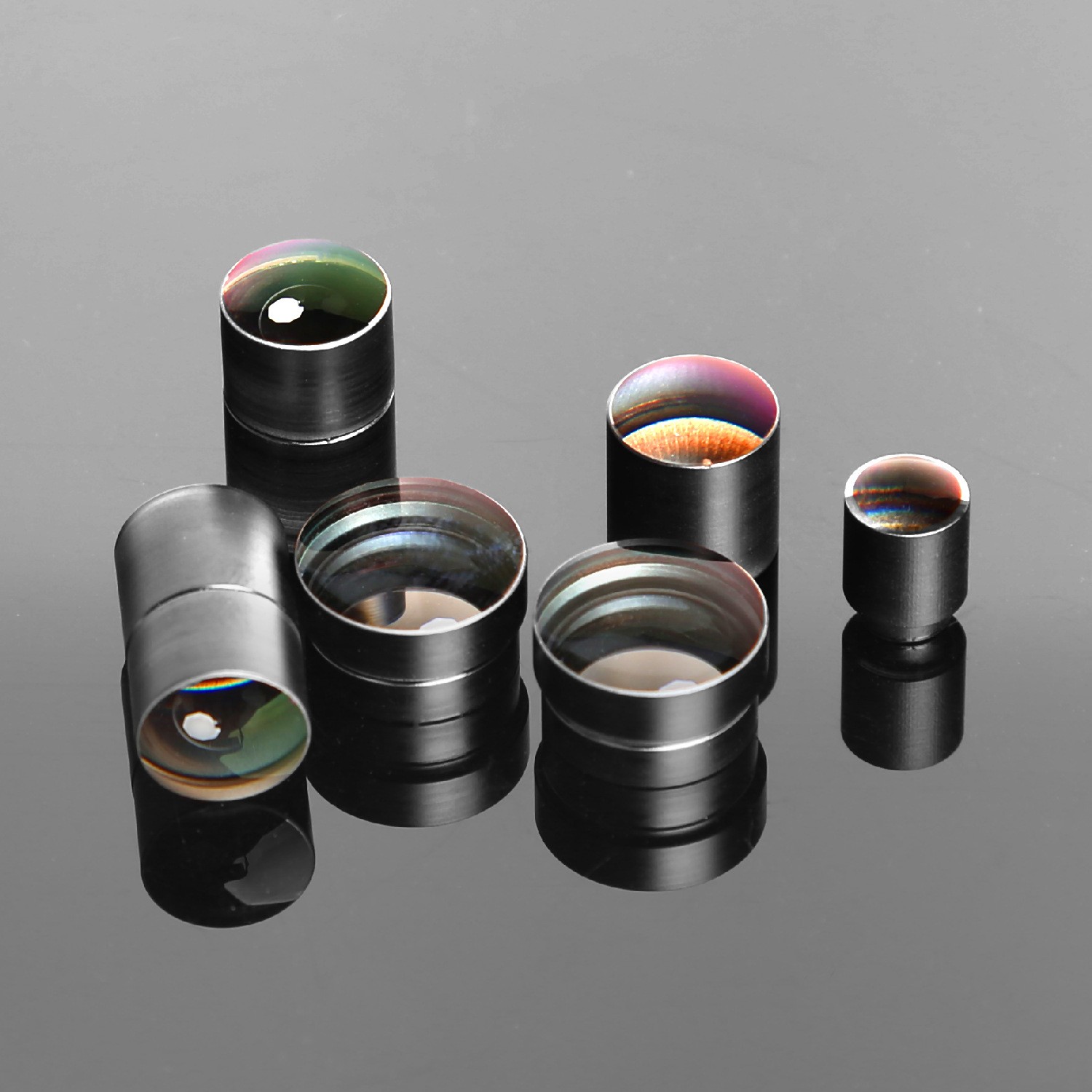

2. 物镜组（成像透镜）：将目标光线聚焦到传感器，决定成像分辨率与视场角（FOV），一般采用多片式设计，用4-10片球面/非球面透镜组合，用于校正像差（球差、色差），通过电动驱动透镜组移动变焦模块实现光学变焦（如10-300mm焦距）。

关键指标：

MTF（调制传递函数）>0.3 @100 lp/mm；

畸变 <1%（广角端）；

F数（光圈）1.4-4.0（低照度优化）。

3. 分光镜与滤光片

分光镜（Beam Splitter）：负责将入射光按波长/偏振分束，实现多传感器（如可见光+红外）同步工作，常规采用如70%透射可见光，30%反射红外光分光比、偏振消光比 >100:1的分光片。

（红外截止滤光片）

滤光片：

红外截止滤光片（IR-Cut）：阻挡红外光，提升可见光成像色彩真实性。

窄带滤光片：提取激光回波信号（如1550nm±5nm），抑制背景噪声。

指标：截止深度 >OD4，透射率 >90%。

（非球面透镜）

4. 非球面透镜与衍射元件

非球面透镜：替代多片球面透镜，简化光路设计并提升像质（如大疆禅思H20镜头）。一般要求面形精度 PV<λ/2，偏心 <0.01mm。

衍射光学元件（DOE）：用于激光散斑抑制或波前整形（如激光雷达测距）。

（远红外滤光片）

 5. 红外硫系玻璃镜片：红外热成像系统的核心材料，透射8-12μm长波红外（LWIR），常规选择硫系玻璃（如Ge、AMTIR）、单晶锗（需增透镀膜）材料，应用指标一般在折射率均匀性 <5×10⁻⁵，热膨胀系数 <5×10⁻⁶/℃。

三、光学镜片的验收标准

无人机吊舱光学元件需通过严格测试以确保极端环境下的可靠性：

四、典型应用场景与镜片选择

1. 边境巡逻：长波红外硫系镜头+激光测距滤光片，适应昼夜温差与沙尘环境。

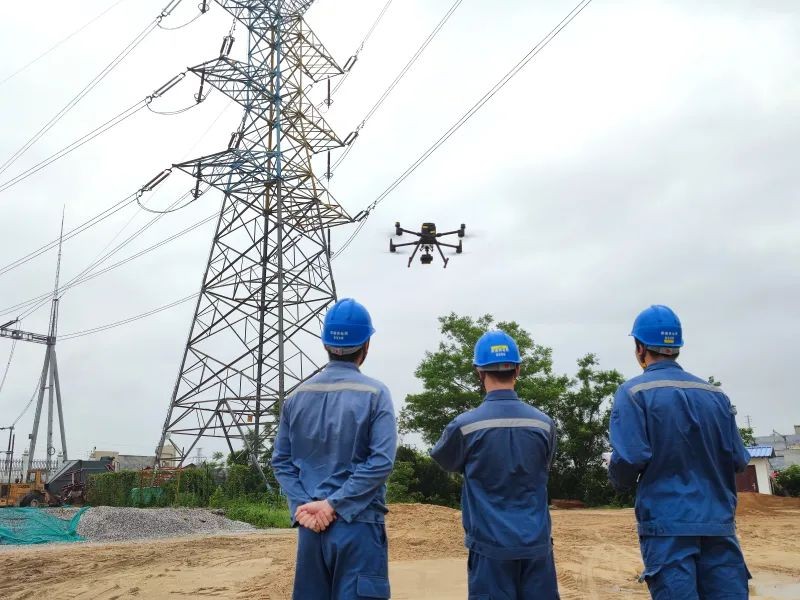

2. 电力巡检：电动变焦物镜（20-200mm）+紫外滤光片，检测电晕放电。

3. 农业监测：多光谱滤光片轮（红边、近红外波段），分析植被健康指数。

（图源网络，侵删）

无人机吊舱的光学镜片是其“视觉核心”，需在轻量化、高可靠性与极端环境适应性间取得平衡：

1. 材料创新：蓝宝石、硫系玻璃、碳化硅（SiC）镜筒逐步替代传统材料。

2. 镀膜技术：超宽带增透膜、超硬防水膜提升光学效率与耐久性。

3. 集成设计：非球面+衍射元件简化光路，支持小型化吊舱（如100mm口径）。

4. 智能化趋势：自适应光学（AO）镜片实时校正大气湍流，提升远距成像质量。

未来，随着多光谱融合、量子成像等技术的发展，无人机吊舱光学系统将向多维度感知与AI驱动方向演进，光学镜片的性能边界也将持续突破。
