什么是金属化窗口片？为何需要金属化？

在精密光学和光电系统的世界里，各种光学元件各司其职，共同协作完成复杂的任务。不同的光学元件加工方式不同，窗口片作为其应用较广的一项，其表面加工工艺多种多样；其中，金属化窗口片作为一种看似简单却至关重要的基础元件，不仅是光路的“守卫者”，更是系统功能的“赋能者”，下面就让我们去认识一下！

一、金属化窗口片的定义

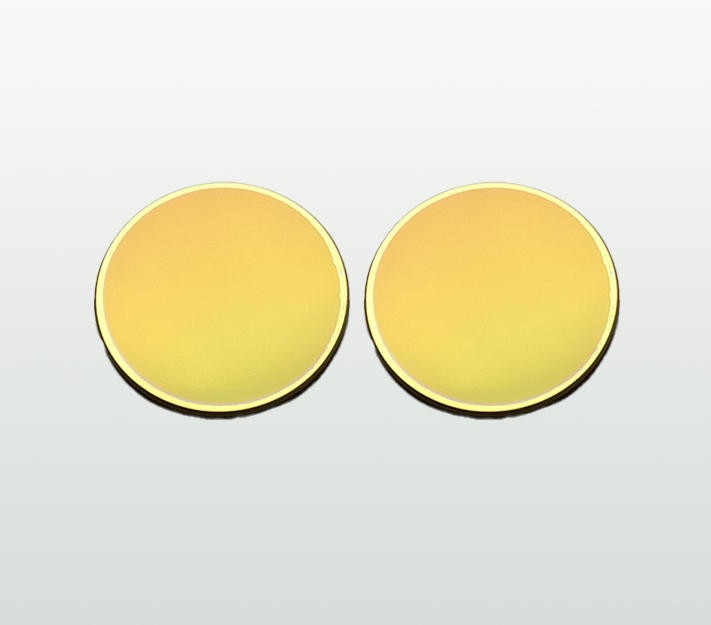

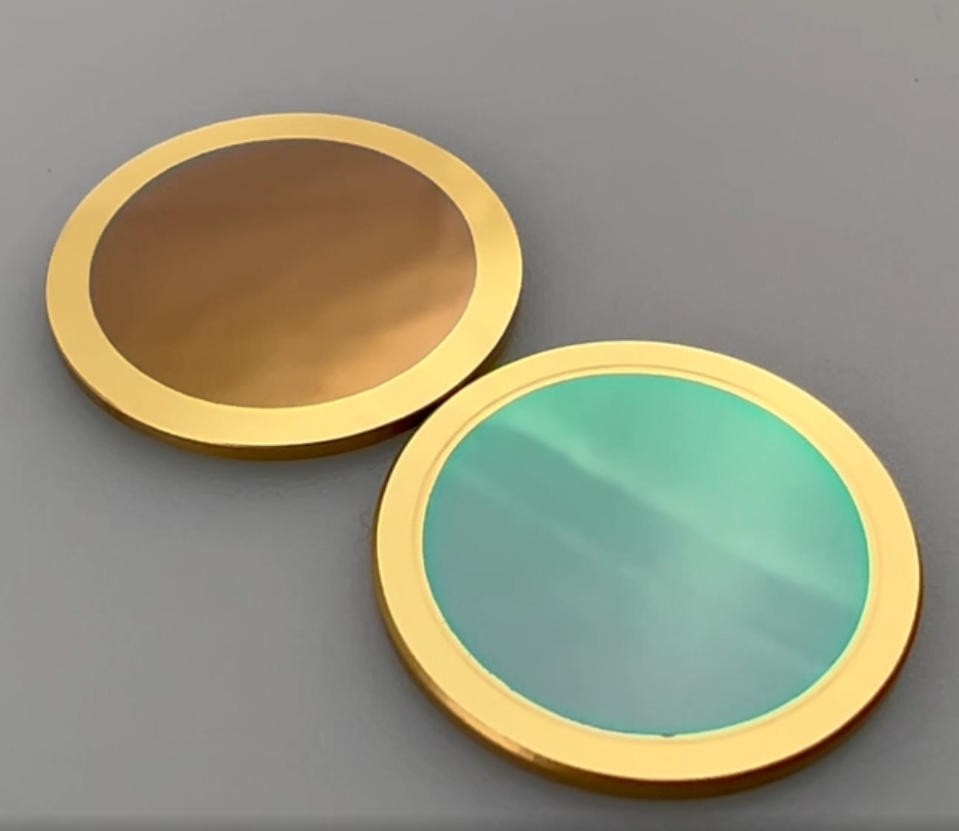

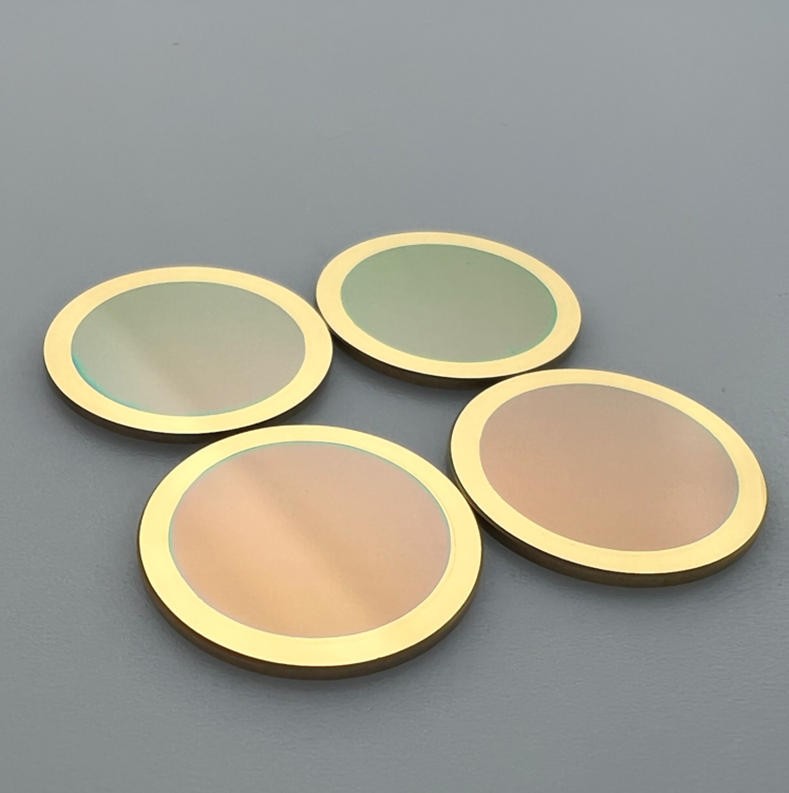

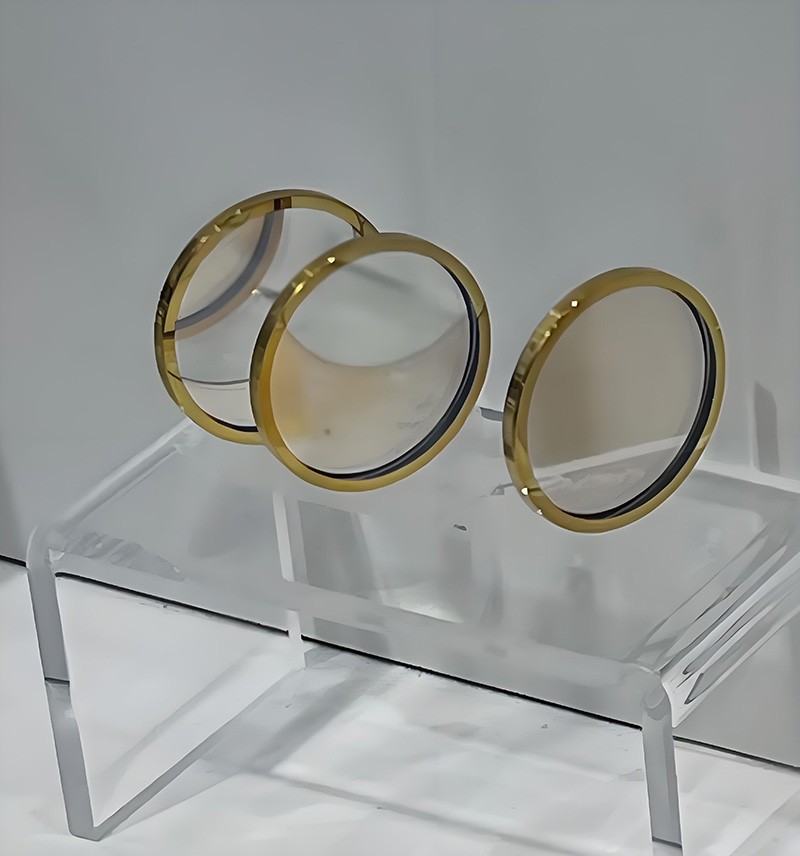

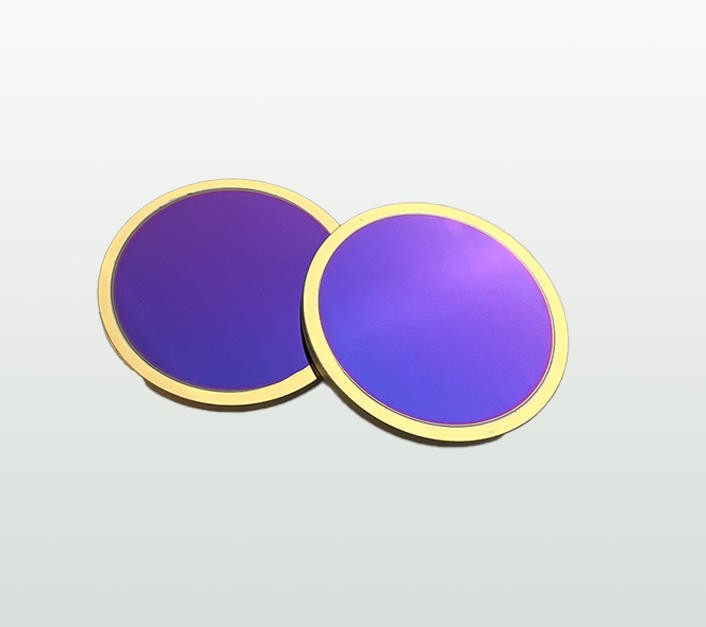

简单来说，金属化窗口片就是在光学基片（通常是玻璃、石英、蓝宝石等）的边缘或特定表面区域，通过真空蒸镀、溅射等精密工艺镀上一层或多层金属薄膜（如铬、金、银、铝、镍等）的光学元件。

从滤光片的广义分类来看，金属化窗口片通常不属于传统意义上的“滤光片”。传统滤光片（如雷竞技reyba登录 、雷竞技rebate下载 ）的核心功能是选择性地透过或反射特定波段的光，从而改变光的光谱成分。而窗口片的主要功能是保护，它需要在一个宽广的波段内（如可见光、红外或紫外）保持高透过率，同时对环境提供物理隔离和密封。

因此，更准确地说，金属化窗口片是窗口片（OpticalWindow）的一个特殊子类。其特殊性就在于那层金属化涂层，这层涂层赋予了普通窗口片所不具备的多种附加功能。

二、为什么需要“金属化”？——核心原因与作用

给本应尽可能透光的光学元件镀上不透光的金属，这看似矛盾，实则匠心独运。金属化的核心原因是为了实现以下一个或多个关键作用：

1.实现电磁屏蔽（EMIShielding）：

在许多电子和光电设备中，内部的精密传感器（如CCD/CMOS）或激光器非常容易受到外部电磁干扰（EMI）的影响，同时也可能向外辐射干扰信号。窗口片上的金属涂层（尤其是连续的、导电性良好的涂层）可以形成一个有效的“法拉第笼”效应，在允许光线通过的同时，屏蔽掉不必要的电磁波，保证设备的稳定运行。

2.提供电学连接与接地（ElectricalConnection&Grounding）：

金属化层是一个良导体。通过在金属化层上焊接引线或与金属壳体直接接触，可以为窗口片另一侧的元件（如安装在窗口片内侧的加热膜、温度传感器或电极）提供电路通路，或者将整个窗口片本身接地，进一步释放静电、增强屏蔽效果。

3.实现真空气密封接（HermeticSealing）：

这是金属化窗口片一个极为重要的应用。在一些需要维持内部高真空或特定惰性气体环境的装置中（如激光管、光电倍增管、航空航天传感器），窗口片需要与金属壳体进行永久性的、绝对可靠的密封。采用金属钎焊（Brazing）技术，将窗口片边缘的金属化层与金属外壳焊接在一起，可以实现比胶粘等方式可靠得多的真空气密封接，保证内部环境的长年稳定。

4.形成遮光光阑（ApertureorMask）：

金属化不一定是整个表面，也可以是特定图案。通过在窗口片表面镀上特定形状（如圆形、方形）的金属遮光层，可以精确地定义通光孔径，有效阻挡杂散光，提升系统的信噪比和成像质量。

三、主要应用环境

得益于上述独特功能，金属化窗口片被广泛应用于对环境有严苛要求的领域：

国防与航空航天：导弹导引头、卫星光学载荷、飞机红外探测系统等。这些设备需要在高振动、极端温度变化和强电磁干扰环境下工作，金属化窗口提供了必要的保护、密封和屏蔽。

高端工业与科研：高功率激光器系统、粒子探测器、真空室观察窗、低温恒温器等。这些应用对真空密封、防辐射和电学连接有极高要求。

医疗与生物设备：一些内置激光源的医疗设备（如流式细胞仪）需要将激光器密封在特定环境中，同时允许激光射出。

通信与传感：光纤通信模块、气体传感器等，利用其电磁屏蔽特性保证信号纯净。

四、关键技术参数指标（常规指标）

在选择和评估金属化窗口片时，需要关注以下核心参数：

1.基片材料（SubstrateMaterial）：决定了窗口片的基本光学和物理特性。常见的有：

K9玻璃：适用于可见光波段，成本低。

熔融石英（FusedSilica）：紫外到近红外都具有高透过率，热膨胀系数低，稳定性好。

蓝宝石（Sapphire）：硬度极高，耐刮擦，耐高温，适用于从紫外到中红外的宽波段和恶劣环境。

硅（Si）/锗（Ge）：主要用于红外波段。

2.通光孔径（ClearAperture,CA）：指光学元件上保证指定光学性能的区域直径。金属化区域通常会大于通光孔径。

3.金属化涂层类型与厚度（MetallizationType&Thickness）：如镀铬（Cr）常用于遮光光阑和钎焊底层，镀金（Au）用于高导电性和抗氧化焊接，厚度通常在几十到几百纳米。

4.透过率（Transmittance）：在指定波段（如λ1~λ2）内的光能量透过百分比。高性能窗口片在目标波段内透过率可达99%以上。

5.密封性（Hermeticity）：对于钎焊窗口，这是关键指标。通常用氦质谱检漏仪测量，漏率要求极低，例如`<1x10⁻⁸cc/sec`（标准大气压下的氦气）。

6.焊接性能（BrazingCompatibility）：金属化层必须与特定的焊料（如金锡AuSn、银铜AgCu共晶焊料）具有良好的浸润性和结合强度，以承受热循环和机械应力。

7.表面质量（SurfaceQuality）：通常用划痕-麻点（Scratch-Dig）标准来衡量，如60-40，数值越小代表表面瑕疵越少。

8.面型精度（SurfaceFigure）：指表面的平整度偏差，通常用λ（波长值，如@632.8nm）作为单位，如λ/4、λ/10，数值越小表示表面越平整。

总之，金属化窗口片是光学设计与机械、电学需求完美结合的典范。它超越了单纯“透光”的职责，扮演着保护屏障、电磁卫士、密封关卡和电路桥梁的多重角色。在选择时，工程师必须进行系统性的权衡：是否需要导电？是否需要焊接密封？工作波段在哪里？面临的环境应力有多大？回答这些问题，才能确定正确的基片材料、金属涂层类型和加工工艺。

正是这种在微观尺度上的精细加工（几十纳米的金属膜）与宏观尺度上的坚固可靠性（承受大气压差、剧烈温变）的并存，使得金属化窗口片成为连接脆弱的光学世界与严酷的现实环境之间不可或缺的“超级窗口”。
