激光光斑仪光学镜片应用分析
激光光斑仪（Laser Beam Profiler）是一种用于测量激光光束质量、光斑尺寸、能量分布、发散角等参数的关键仪器。广泛应用于激光器研发、光学系统调试、工业加工（如激光切割、焊接）、医疗激光设备校准等领域。其核心功能是通过高精度光学系统对激光束进行空间分布分析，为激光系统的性能优化提供数据支持。

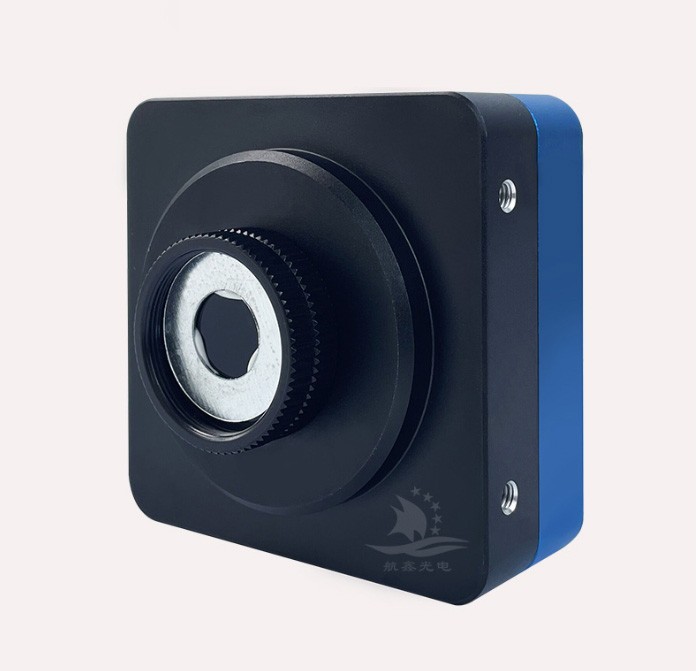

（图源网络，侵删）
一、激光光斑仪的工作原理
激光光斑仪的核心原理是将激光束转换为可测量的光信号，通过探测器（如CCD/CMOS相机或扫描式传感器）记录光强分布，再结合算法计算以下参数：
光斑尺寸（Beam Waist，通常以1/e²强度定义）
M²因子（表征光束质量，理想高斯光束M²=1）
能量均匀性（如TopHat分布或高斯分布的偏离度）
发散角（光束传播过程中的扩散角度）
其工作流程可分为三步：
1. 光束预处理：通过光学镜片调整光束尺寸、准直性、光强。
2. 光斑成像：将光束聚焦或成像到探测器平面。
3. 数据解析：软件分析光斑图像，输出量化参数。

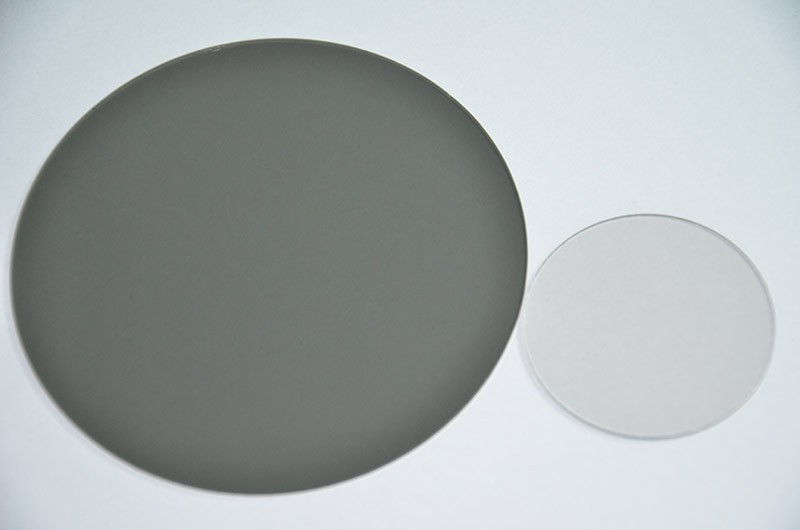

（中性密度滤光片-衰减片）
二、光路原理与关键光学镜片
激光光斑仪的典型光路由多个光学镜片协同构成，以下以成像式光斑仪为例说明光路设计及镜片作用：
1. 典型光路结构
激光源 → 衰减片 → 扩束器（透镜组）→ 分光镜 → 聚焦透镜 → CCD相机
↓
功率计（带保护窗口镜片）
2. 光学镜片应用详解
光学元件 | 作用 | 关键光学参数 | 应用波段 | 验收标准 |
衰减片（ND滤光片） | 降低激光功率，保护探测器 | - 光学密度（OD值，如OD=3表示透射率0.1%） | 紫外-可见-红外（材料依赖） | ISO 10110（表面质量） |
| 扩束器透镜组 | 调整光束直径，匹配探测器尺寸 | - 扩束倍率（如5:1） - 波前畸变（<λ/4） - 镀膜宽带增透（AR，反射率<0.5%） | 紫外（熔融石英） 红外（ZnSe、Ge） | 消色差设计（色差<1μm） 环境稳定性（温漂<0.01%/℃） |
| 聚焦透镜 | 将光束聚焦到探测器平面，确保光斑成像清晰 | - 焦距（f=50mm~200mm） - 数值孔径（NA≥0.2） - 像差校正（球差、彗差） | 可见光（BK7玻璃） 红外（CaF2） | 面形精度（PV<λ/2） 透过率（>99% @设计波长） |
| 分光镜 | 分束激光，实现多参数同步测量（如功率+光斑） | - 分光比（如50:50） - 偏振敏感性（s/p偏振分光比<5%） | 宽波段（400-1100nm） | 分光角度误差（<0.1°） 表面粗糙度（<5Å RMS） |
| 准直透镜 | 将发散激光转换为平行光，避免光斑测量误差 | - 准直精度（发散角<0.1mrad） - 有效孔径（>光束直径1.5倍） | 高功率（熔融石英） 飞秒激光（低GVD） | 抗损伤阈值（>5J/cm² @1064nm, 10ns） |
| 衍射光学元件（DOE） | 特殊应用：生成参考光斑或分析波前相位 | - 衍射效率（>90%） - 相位精度（λ/20） | 定制波长（如10.6μm CO2激光） | 环境湿度稳定性（<1%效率变化@RH=80%） |
三、光学镜片的性能指标与设计考量
1. 光学参数指标
焦距与曲率半径：决定光束聚焦/准直能力，需与光斑仪尺寸匹配。
透过率与反射率：镀膜技术（如宽带增透膜）直接影响系统信噪比。
波前畸变：高阶像差（如球差、像散）会导致光斑测量失真。
损伤阈值：高功率激光需镜片抗损伤能力（如熔融石英>10GW/cm²）。

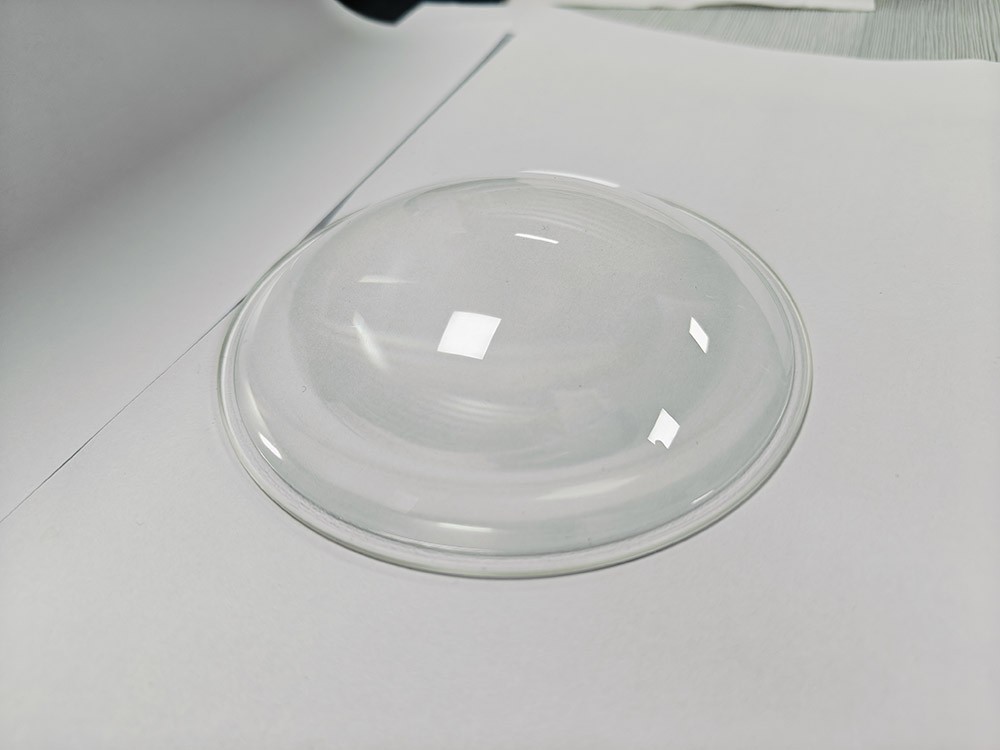

（聚焦透镜）
2. 材料选择与波段适配
紫外波段（<400nm）：熔融石英、氟化钙（CaF2），需低荧光特性。
可见光（400-700nm）：BK7玻璃、合成石英，性价比高。
红外（>700nm）：硅（Si）、锗（Ge）、硒化锌（ZnSe），需低吸收率设计。

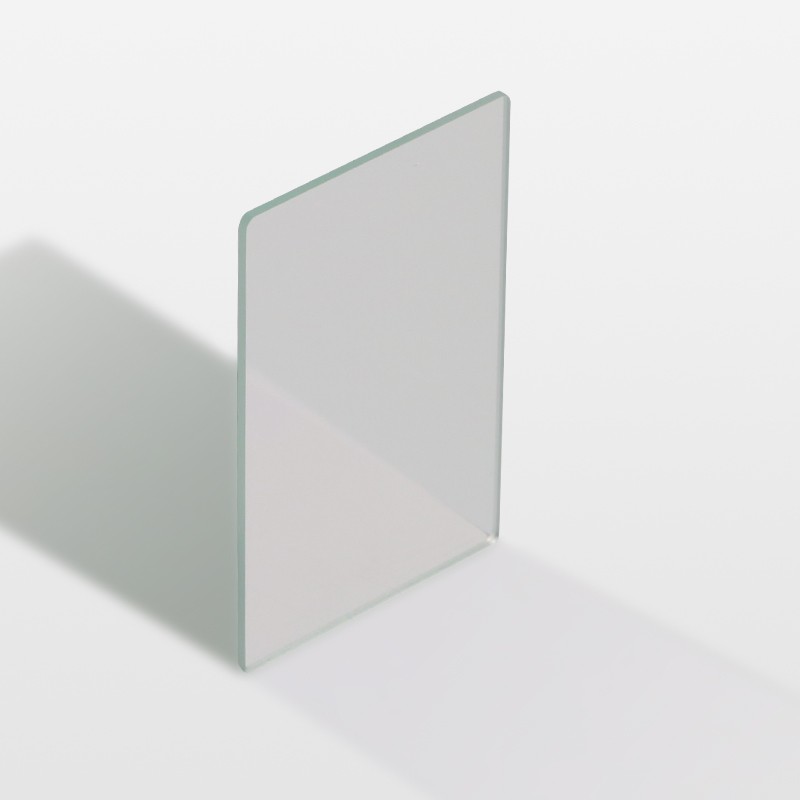

（50:50分光镜）
3. 验收标准
表面质量：划痕麻点等级（如2010符合MIL标准）。
面形精度：干涉仪检测面形偏差（PV值<λ/4）。
环境测试：高低温循环（40℃~+85℃）、振动试验后性能不变。
四、实际应用案例
工业激光切割机校准：使用扩束器+聚焦透镜调整光束直径，衰减片保护CCD相机，测量光斑椭圆度（反映切割精度）。
光纤激光器M²因子测试：准直透镜消除光纤输出发散角，分光镜同步监测功率稳定性。
紫外激光微加工：熔融石英透镜避免紫外吸收导致的热透镜效应，确保光斑尺寸测量准确。
激光光斑仪的光学镜片是其性能的核心保障，从衰减片的安全防护到聚焦透镜的精密成像，每一步均依赖光学元件的精准设计。未来，随着超快激光、量子通信等技术的发展，对光学镜片的宽带色差校正、抗损伤阈值等指标将提出更高要求。通过优化材料、镀膜工艺与光路设计，激光光斑仪的测量精度与适用场景将持续扩展。
